Тиски станочные поворотные фрезерные своими руками


тиски станочные поворотные фрезерные своими руками Очень сложно держать металлическую заготовку руками и одновременно ее обрабатывать. Если необходимо жестко фиксировать деталь под углом, мастеру и вовсе не позавидуешь. Для такой работы просто необходимы тиски. Но большинство производителей не включают в комплект оснастку, которая автоматически повышает стоимость оборудования. Фабричные фрезерные тиски стоят относительно недорого и, тем не менее, некоторые умельцы умудряются сделать своими руками самодельные аналоги. Хотя это совсем непросто.

Виды и назначение тисков

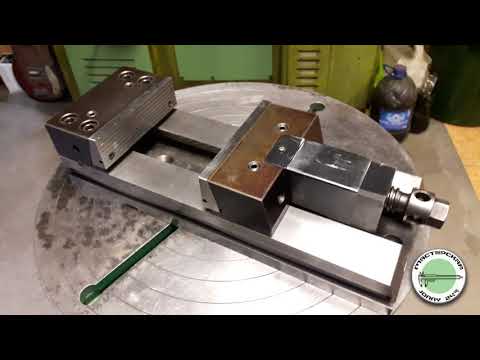

фрезерные поворотные тиски

фрезерные поворотные тиски

Дополнительные приспособления для фрезерного станка бывают универсальными и специальными. Поворотные станочные тиски относятся к универсальному типу оснастки, их можно использовать для работы на различном оборудовании с разными заготовками. Существует несколько видов тисков для выполнения специальных операций.

Станочные поворотные тиски предназначены для закрепления деталей на станке во время обработки: фрезерования, сверления, шлифования и других. Их используют в единичном или массовом производстве на оборудовании следующих типов:

Тиски удобно использовать для измерения деталей и их поверки.

Виды тисков для фрезерных аппаратов:

  • неповоротные тиски;
  • 2-х поворотные;
  • глобусные или 3-х поворотные;
  • поворотные.

Виды тисков для шлифовальных аппаратов:

  • лекальные;
  • прецизионные;
  • модульные;
  • самоцентрирующиеся;
  • синусные.

Тиски фрезерного типа различаются по степени механизации и бывают:

  • с пневматическим приводом;
  • с ручным приводом на винтовой передаче;
  • с гидроусилителем прижима.

Основное требование к универсальной оснастке — точность выполняемых манипуляций. Этот показатель является определяющим для использования тисков на оборудовании различного типа. Поворотные модели пользуются большим спросом, потому что предоставляют большие технические возможности использования и более удобны.

Конструкция и принцип действия поворотных тисков

самодельные тиски с дополнительными губками для труб, подробное описание изготовления ниже

самодельные тиски с дополнительными губками для труб, подробное описание изготовления ниже

Изготавливают инструмент из ковкого чугуна или нержавеющей стали. Для дополнительной прочности все функциональные грани закаляются и шлифуются.

Конструкция любых тисков содержит: основание, пару зажимных губок, одна из которых жестко зафиксирована, вторая подвижна, направляющую и зажимной винт. В дополнение к базовым элементам, поворотные оснащены дополнительными деталями, которые расширяют их функционал.

Основание представляет собой планку, на которую крепятся зажимы, винт и все передаточные механизмы. Губки (по-научному зажимы) располагаются на подшипниках, к одному из них прикрепляется прижимной винт. В самодельных конструкциях можно использовать простой стержень с нарезанной резьбой. Заводская модификация подразумевает размещение на винте шестеренок передачи. Система приведения в движение губок может быть различной. Самая простая — винт вращается в резьбе корпуса и своим концом толкает зажим. То есть при кручении винта вправо губки сближаются, при вращении влево — отодвигаются.

В поворотных моделях механизм перемещения зажимов обычно значительно совершеннее и содержит шестеренки передачи. Шестеренки могут быть конусными или прямоугольными.

Прижимные планки

Одна из особенностей устройства — наличие прижимных планок. Планка захватывает деталь и после этого фиксируется на основании. Планки выполняются разнообразных форм: крестовины, ровной пластинки, угольника, подковы.

На наиболее совершенных поворотных тисках планки оснащены пружинными устройствами, которые позволяют максимально удобно обрабатывать заготовку.

Особенность поворотной конструкции в том, что обычные тиски устанавливают на поворотный стол, который может перемещаться прямо и по кругу. Благодаря этому деталь можно своими руками перемещать на углы от -10 до +90 градусов, крутить в плоскости на 360 градусов и фиксировать в любом необходимом положении. У многих моделей основание съемное.

Жесткость это второе необходимое требование к станочным тискам. Устанавливаются на станок они по шпоночному типу и накрепко фиксируются болтами.

Основные технические характеристики:

  • габариты губок (ширина, высота, развод);
  • высота и длина;
  • усилие зажима;
  • продольное и поперечное перемещение;
  • масса.

От габаритов зависят размеры деталей, которые можно будет надежно удерживать. Усилие зажима у инструмента с ручным приводом варьируется от 20 000 до 55 000 Н. Минимальный вес устройства составляет 7 кг, самые крупные модели весят более тонны.

Изготовление поворотных тисков своими руками

основные элементы тисков

основные элементы тисков

Чтобы своими руками сделать поворотные тиски, необходимы навыки в металлообработке, сварке и соответствующее оборудование. Самодельное устройство своими руками выполняется из нержавеющей стали.

  1. Изготавливается струбцина, которая будет удерживать на верстаке самодельные тиски.
  2. Вырезаем своими руками две стальные пластины, в которых просверливаем по 3 отверстия для направляющих. Свариваем каретку и собираем конструкцию: в среднее отверстие вставляем штырь с резьбой, по краям гладкие штыри — направляющие для прижимной губки. На свободный конец винтового штыря прикрепляем ручку для удобства управления.
  3. Своими руками на болты прикручиваем неподвижную губку, головки болтов утапливаем в касательной поверхности, гайки располагаем с внешней стороны. Чтобы сделать держатель для прижимной губки, используем сварку. Держатель представляет собой уголок с тремя треугольными ребрами жесткости. К каретке горизонтальная часть держателя крепится на болты. Саму губку также фиксируем болтами. Это позволит в будущем менять губки, например, можно сделать дополнительные из уголка для фиксации труб.
  4. Изготавливаем своими руками шарнир для изменения положения заготовки. Для этого опять придется воспользоваться сварочным аппаратом. Положение фиксируется с помощью штыря с резьбой и пары гаек.
детали для струбцины детали для струбцины подготовленные к сборке каретка, пластинки и штыри подготовленные к сборке каретка, пластинки и штыри верх тисков практически готов верх тисков практически готов собранный фиксатор собранный фиксатор
простая модель поворотных тисков

простая модель поворотных тисков

Более простую самодельную поворотную конструкцию можно собрать своими руками из обычных столярных тисков, трещотки для плашек, трубореза и шаровой опоры. Токарные работы понадобятся при изготовлении переходника на шаровую опору. Недостаток этой модели в том, что в плашки удобно вставлять только круглые заготовки. Кроме этого, верхняя часть свободно двигается в шаровой опоре, не продуман фиксатор. Но в качестве примера для доработок и размышлений такая конструкция имеет право на жизнь.

Видео демонстрирует в работе самодельные поворотные тиски, сборка которых своими руками подробно описана выше:

Обзор и сравнение моделей

Модель JET MMV/SP-50 GR35010 JMD-3 Jet 50000058 JMD-1 Jet 50000025 Jet 385021 Ширина губок, мм 50 80 50 150

Рабочий ход, мм

50 100 50 140

Вес, кг

3,5 6 0,84 45 Цена, руб 11900 12950 5950 28000 JET MMV/SP-50 GR35010 JET MMV/SP-50 GR35010 JMD-3 Jet 50000058 JMD-3 Jet 50000058 JMD-1 Jet 50000025 JMD-1 Jet 50000025 Jet 385021 Jet 385021

Источник: http://stanokgid.ru/osnastka/tiski-stanochnye-frezernye-povorotnye.html
